Al leer el manual del SmartSDR, encontró unos dispositivos de la marca Waveshare.

Acualmente tengo:

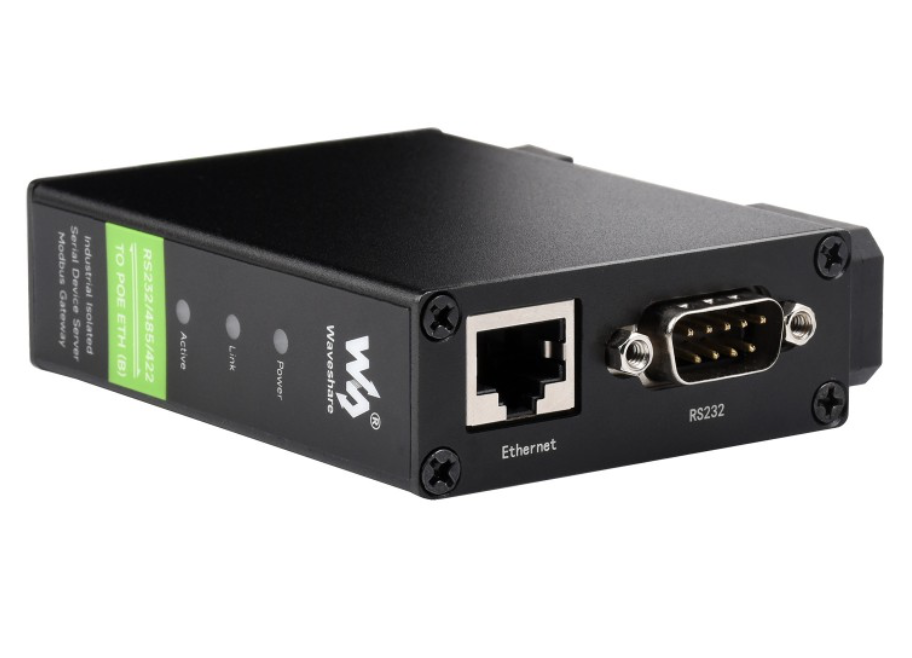

  • Conversor RS232 a Ethetnet

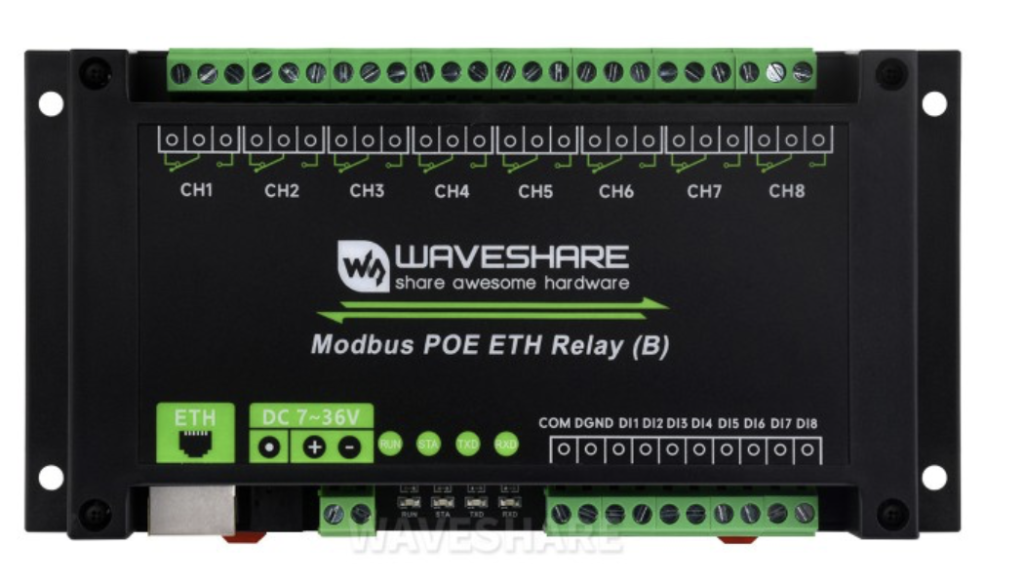

  • Modbus POE ETH Rele(V3)

Marcus, desarrollador del SmartSDR, los ha integrado en el programa.

El dispositivo RS232 a ETH se puede utilizar para proporcionar una interfaz CAT remota para controladores de antena, sintonizadores de antena, amplificadores de potencia (PA) o cualquier dispositivo que admita una interfaz CAT RS232 (puerto serie).


1. Requisitos previos

Antes de usar esta herramienta, asegúrese de que sus dispositivos Waveshare estén correctamente instalados y configurados. Cada dispositivo debe estar conectado a su red local mediante un cable LAN.

2. Configuración de un dispositivo Waveshare

El proceso de configuración es el mismo para todos los tipos de dispositivos.

El proceso de configuración es el mismo para todos los tipos de dispositivos.

  1. Conectar y encender: Conecte el dispositivo a su red local mediante un cable LAN y enciéndalo.
  1. Acceso a la interfaz de configuración: Abra un navegador y acceda a la dirección IP del dispositivo. Por defecto, suele ser xxx200 , donde xxx corresponde a los tres primeros números de su red local (por ejemplo, 192.168.1.200 ). Si desconoce la dirección IP, consulte la lista de dispositivos de su router o visite el sitio web de Waveshare para obtener instrucciones.
  1. Iniciar sesión: Cuando se le solicite una contraseña, simplemente haga clic en el botón de inicio de sesión (deje la contraseña en blanco).
  1. Ajustar configuración: Debería ver una página como la siguiente:
  1. Modifique o confirme los siguientes ajustes:
  1. Dirección IP del dispositivo: Configure una dirección IP estática fuera de su rango DHCP.
    • Reles: 192.168.1.201:8086
    • Serie: 192.168.1.202:8087
  2. Modo de trabajo: Configurado como cliente TCP .
  3. Puerto del dispositivo: Mantenga el puerto predeterminado 4196 a menos que planee acceder al dispositivo a través de Internet. En ese caso, asigne un puerto único a cada dispositivo.

  1. Para dispositivos RS232 a ETH:
  2. Ajuste la configuración serie según los requisitos del dispositivo al que se conecta (por ejemplo, 9600 baudios, bits de parada y paridad adecuados).
  1. Aplicar configuración: Haga clic en Enviar para aplicar los cambios. Ahora podrá acceder al dispositivo a través de la dirección IP asignada.
  1. Conexión física (RS232): Conecte el dispositivo ETH RS232 a su dispositivo de destino mediante un cable RS232 estándar. Según el tipo de conector, es posible que necesite un cable macho-hembra o hembra-hembra. Por lo general, no se requiere un cable cruzado.
  1. Posicionamiento (Relé): En el caso de los dispositivos de relé Ethernet, puede resultar útil colocar el dispositivo cerca de su dispositivo, durante la configuración para supervisar el estado del relé/entrada mediante los LED indicadores azules.

3. Agregar dispositivos

 Para agregar un dispositivo en la herramienta Waveshare de la aplicación:

  1. Abra la herramienta Waveshare y haga clic en el botón más (+) .
  2. Seleccione el tipo de dispositivo que desea agregar.
  3. Complete la información requerida:
    • Dirección IP del dispositivo.
    • Puerto (el predeterminado es 4196, a menos que se especifique lo contrario).
    • Activado: Marque esta casilla para activar el dispositivo. Desmarque la casilla si está temporalmente sin conexión.
    • Apertura automática: Si está activada, la pantalla del dispositivo se abrirá automáticamente al iniciar la aplicación.

Para abrir la pantalla de un dispositivo manualmente, selecciónelo de la lista y haga clic en Abrir , o simplemente haga doble clic. Utilice los iconos Editar o Papelera para modificar o eliminar el dispositivo.

Algunos dispositivos tienen ajustes adicionales que se pueden modificar, como se explica a continuación.

4. Dispositivo Ethernet RS232
Configure los ajustes de la interfaz CAT:

  • Protocolo: Elija según el protocolo del dispositivo remoto: Kenwood (común), Yaesu, FlexRadio o Elecraft.
  • Transcepción: Desactive esta opción si el dispositivo de destino está sondeando la frecuencia. Actívela si desea que la aplicación envíe comandos CAT cuando cambien los ajustes.
  • VFO A = TX VFO: Si está habilitado, el comando CAT VFO A utiliza la frecuencia de transmisión actual. De lo contrario, utiliza la de recepción. Se recomienda habilitar esta opción para sintonizadores o controladores de antena.

Para abrir la pantalla del dispositivo, haga doble clic en el dispositivo o haga clic en Abrir .

 Para visualizar esta pantalla, el dispositivo Waveshare debe estar en funcionamiento y debe estar conectado a la radio. Esta pantalla muestra la información que se envía al dispositivo mediante CAT.

5. Dispositivo de relé Ethernet
 Configurar relés y entradas:

  • Títulos y activadores de relés: Asigne títulos a cada relé. Configure activadores como «al transmitir» o «al conectar» para activar un relé cuando comience la transmisión o cuando se conecte.
  • Nombres y activadores de entrada: Asigne nombres y colores a cada entrada. Configure activadores (por ejemplo, «PTT») para activar acciones específicas cuando se pulse una entrada.

Para abrir la pantalla del dispositivo, haga doble clic en el dispositivo o  haga clic en Abrir .

 La barra de botones en pantalla muestra el estado del relé y de la entrada. Puede activar o desactivar los relés directamente desde esta interfaz.

6. Acceso remoto

Para acceder de forma remota, deberá abrir el puerto correspondiente a cada dispositivo en su router.

Al acceder desde fuera de su red local, debe usar su dirección IP pública o un nombre DuckDNS en lugar de la IP local. Si utiliza una conexión VPN a su red local, puede usar la misma IP y los mismos puertos que si estuviera en casa.
