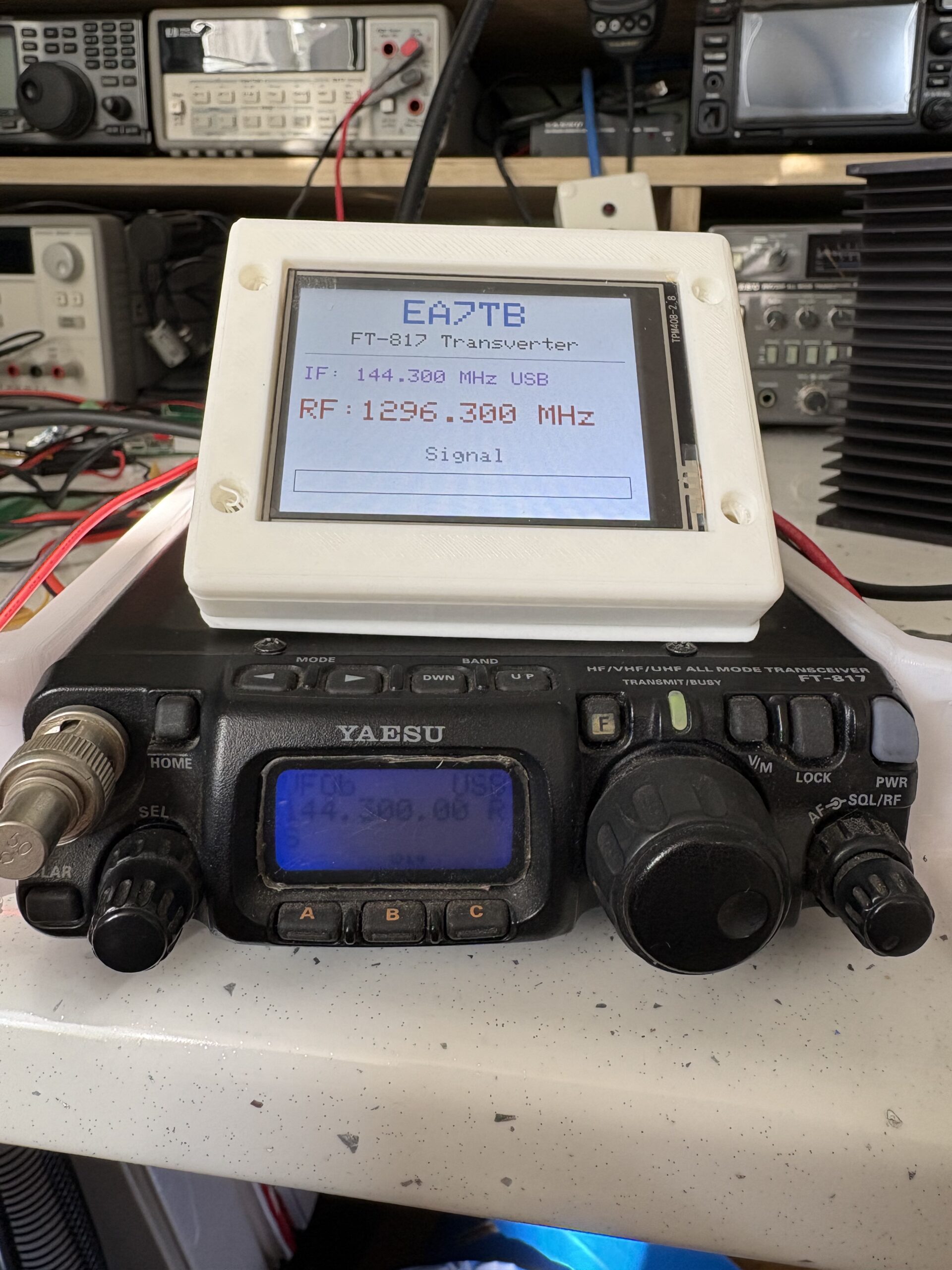

Utilizo un FT-817 para trabajar con un trasverter de SG-Labs. La pantalla de este equipo es pequeña y poco visible.
Usándolo con el trasverter hay que estar calculando la frecuencia de trabajo, mejor no tener que estar haciendo cálculos.
Al arrancar, pone la emisora en 144.300 MHz USB, utilizando la antena trasera.
Leer más: Display para FT-817Materiales:
- Pantalla inteligente ESP32 2432S028
- Adaptador de nivel.
- Conversor DC/DC
- Caja 3D
La pantalla, lleva un modulo ESP32, tiene una dimensión 2.8″ con pantalla táctil. En este montaje no utilizare.
En la próxima actualización usare una de mas tamaño.

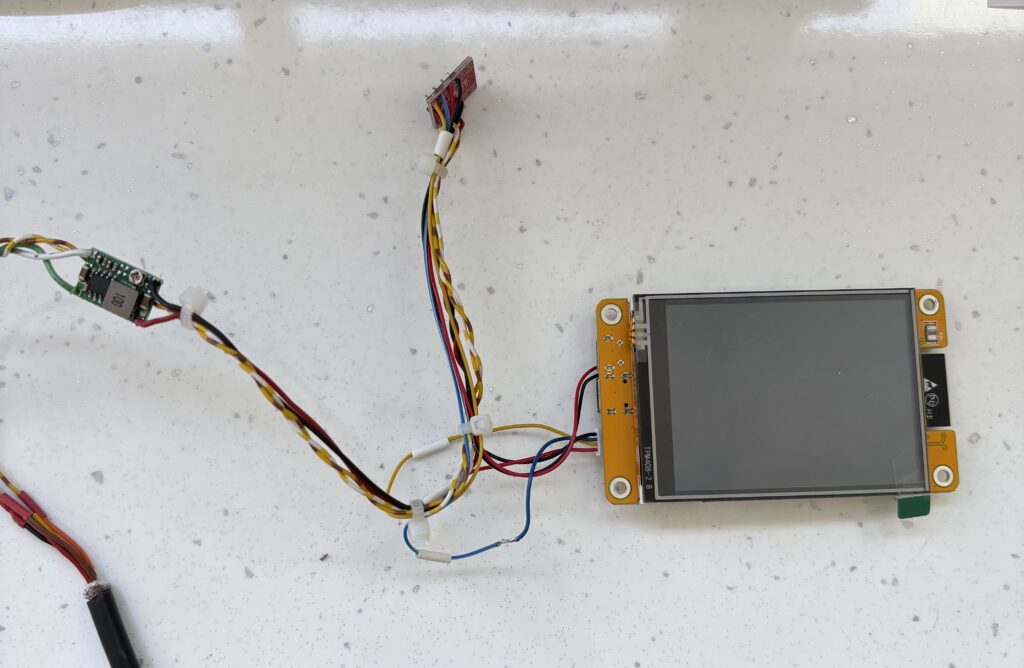

MONTAJE
La alimentación es de 12V, la pantalla se alimenta a 5V, para ello utilizamos un convertidor.
La tensión de los puertos GPIO es de 3V3, la salida del FT817, es de 5V. Para solventar este problema, utilizaremos un conversar de niveles.
CONEXIONES

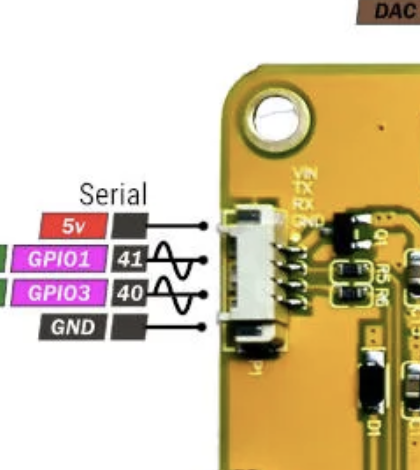

Entrada de alimentación.

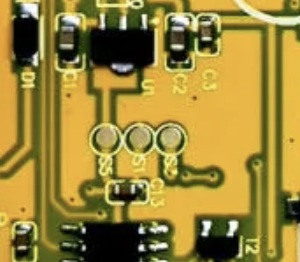

Alimentación 3V3

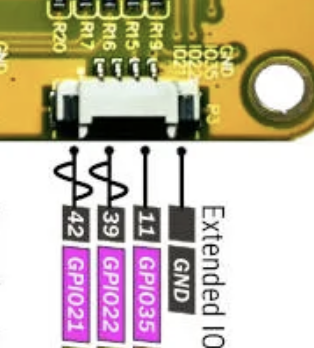

Patilla 39 del chip (GPIO 35 en conector P3) -> Entrada RX
Patilla 11 del chip (GPIO 22 en conector P3) -> Salida TX
PROGRAMACIÖN
Esta programado con Visual Code, con PlatformIO.
NUEVA VERSIÓN.
Para la nueva versión, utilizare una pantalla de 4,7″, y le añadire botones para el manejo de la frecuencia de trabajo.
