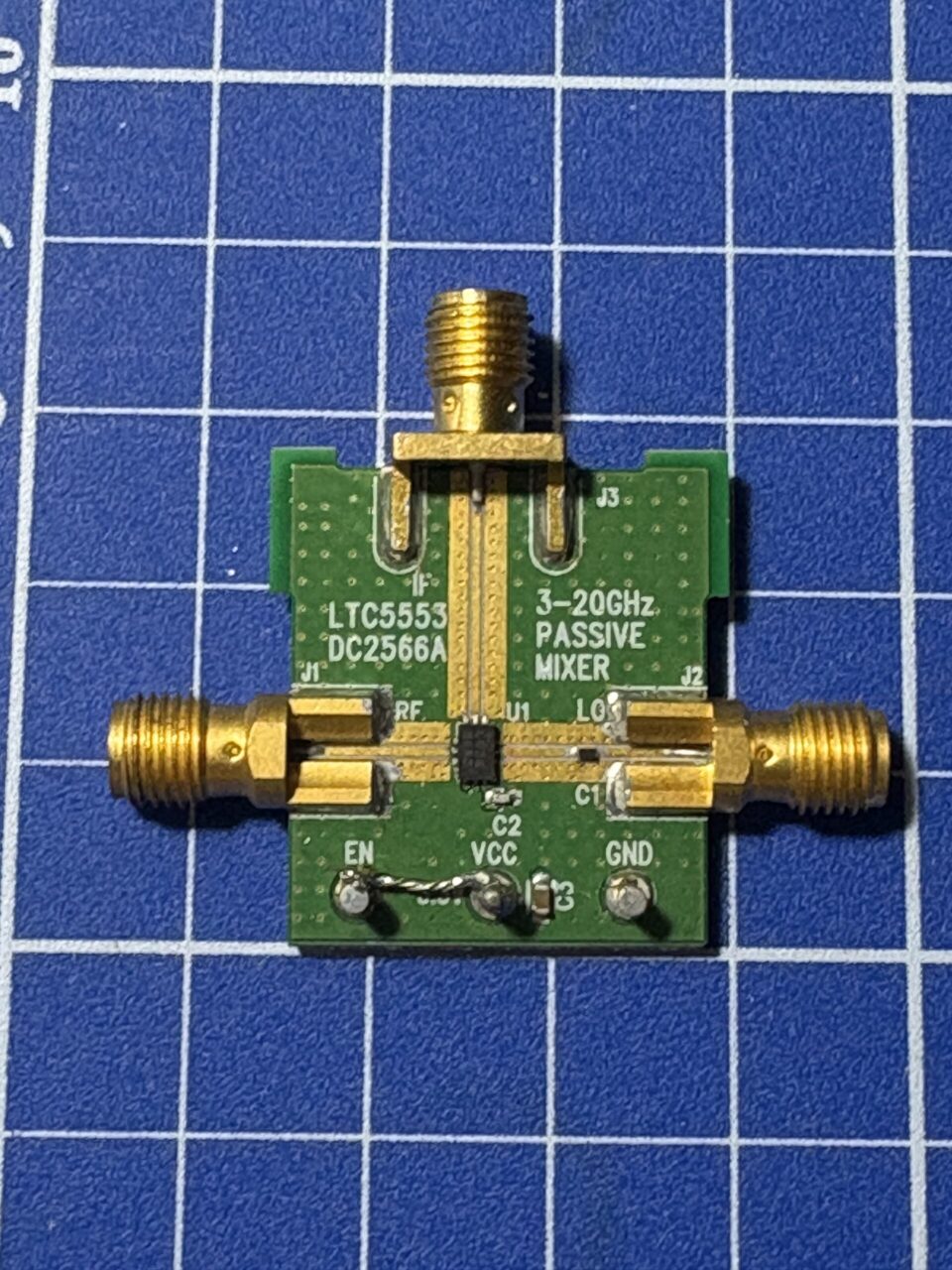

En algunas ocasiones, es necesario hacer medidas de elevada frecuencia y no tengo instrumental para ello. En estos casos un mezclador nos puede ayudar a obtener una frecuencia que si es medible por el instrumental que poseo.
El funcionamiento del Mixer es bastante simple, mezcla dos frecuencias (F1 y F2), obteniéndose las dos frecuencias resúltantes F1+F2 y F1-F2. Esto lo podemos hacer, dependiendo por donde introduzcamos la señal.

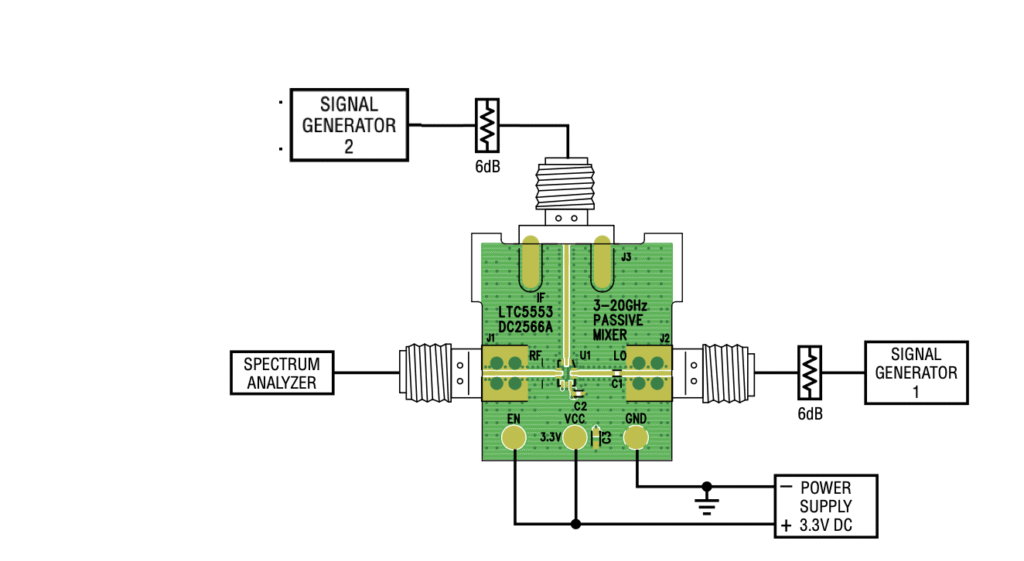

Trabajando como upconverter

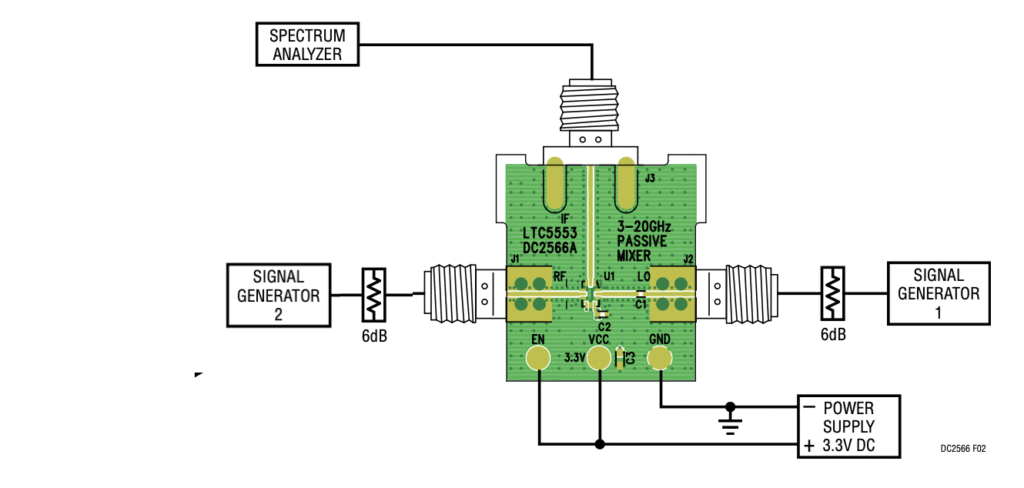

Trabajando como Downconverter
Recomendaciones para las pruebas:
- Alimentar el modulo y después dar la tensión a EN.
- Antes de quitar la alimentación, quitar antes la tensión en EN.
- El nivel maximo de entrada de LO es de 0dbm.
Características:
- Voltaje de alimentación (VCC) ………………………………………..3V3
- Rango de funcionamiento: desde 3GHz a 20GHz
- Impedancias 50Ω
- Voltaje de activación (EN) ……………..–0.3V to VCC+0.3V
- Nivel Maximo de entrada del OL 0dBm.
- LO Input Power (1GHz to 12GHz) …………………….10dBm
- RF Power (3GHz to 20GHz)…………………………….20dBm
